为什么你的时钟精度不够用了？一文读懂PTP（IEEE 1588）的绝对掌控力

在这个万物互联、数据井喷的数字时代，绝大多数人都在关注“带宽有多大”、“网速有多快”。 但很少有人注意到，那些我们早已习以为常的日常生活瞬间——比如看电视时音画完美的对齐、用5G手机时流畅不卡顿的体验——其实都依赖于一个隐藏在幕后的终极尺度。在这些触手可及的便捷背后，正悄悄上演着一场决定全网生死的“时间精度”保卫战。

今天，就让我们一起深度解密这项让万千设备实现“灵魂同步”的隐形硬核技术——PTP（IEEE 1588 精确时间协议）。

什么是PTP？为什么传统的NTP不够用了？

PTP（Precision Time Protocol，精确时间协议），又称 IEEE 1588 协议。它是一种通过以太网络为主从设备提供“亚微秒级”乃至“纳秒级”时钟同步的底层标准协议。

很多人会问：我们熟知的 NTP（网络时间协议） 不是已经用了几十年了吗？为什么还要发明 PTP？原因就在于应用层和物理层的精度鸿沟：

NTP（毫秒级精度，10⁻³s）

NTP 主要基于系统的软件应用层运行。

当数据包在操作系统内部排队、通过CPU处理时，会产生极大的、不可控的软件时延。这种精度用来对齐电脑网页时间、看新闻绰绰有余，但面对高精度的时间同步需求时则彻底无能为力。

PTP（微秒/纳秒级精度，10⁻⁶s 至 10⁻⁹s）

PTP 最大的底层技术变革在于硬件打时间戳（Hardware Timestamping）。

PTP 数据包在刚踏入交换机物理层端口（PHY/MAC）的瞬间，就会被牢牢盖上带有当前时间戳的“物理烙印”，绕过了复杂的应用层操作系统和CPU排队带来的抖动。

PTP 如何选择主时钟与同步时间？

在一张拥有成百上千台设备的大型网络中，PTP 是如何有条不紊地工作，又是如何保证时间数据不会发生混乱的呢？

规则确立：BMCA算法如何选择时钟源头

在一个 PTP 域内，如此多的网络设备，谁来当规则的制定者？

所有PTP设备会通过BMCA（Best Master Clock Algorithm）算法进行一场全自动的、极其严谨的“能力比拼”。设备间通过互相发送含有自身时钟信息的 Announce报文，按照以下指标优先级由高到低进行绝对对决：

Priority 1（优先级1） → Clock Class（时钟级别） → Clock Accuracy（时钟精度） → Priority 2（优先级2） → MAC地址（最终兜底）

当外接 GNSS 卫星信号正常锁定的时候，主设备会展现出最高级别的时钟数值。一旦该主设备（Grandmaster）意外宕机，全网设备会利用 BMCA 算法在毫秒级别内自动海选出“备选”主时钟，整个切换过程对于业务层完全透明，确保全网时钟绝不断流。

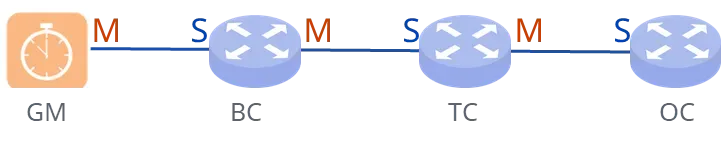

各司其职：PTP网络中的四大时钟角色

竞选出了最准的绝对时间源头之后，整个时间网络还需要不同层级的设备协同配合。在 PTP 的世界里，设备主要被赋予了四种不同的时钟角色：

GM（Grandmaster，主时钟）：作为全网绝对的时间源头，通常通过 GNSS 接口直接连接卫星获取精确时间。

BC（Boundary Clock，边界时钟）：它是整张网络中最重要的角色之一 。BC 的其中一个端口作为从端口（Slave Port）与上级时钟源保持同步，而其余端口则作为主端口（Master Port）向下一级设备分发时钟。BC 能够有效终止上游网络引入的包时延变动与累积抖动，作为时延隔离墙重新生成纯净的物理层硬件时间戳，同时利用硬件打戳机制动态计算并补偿双向链路的非对称性传输时延，极大地降低了时钟级联过程中的精度衰减。

TC（Transparent Clock，透明时钟）：TC 节点本身不参与时钟源的层级同步。当 PTP 协议报文流经该节点时，硬件物理层会计算报文在设备内部的进出端口时间差，即驻留时间。TC 会将该驻留时间精确累加至 PTP 报文头部的Correction Field中，从而使得最终的从时钟端能够完全扣除中间网络设备的排队与调度抖动。

OC（Ordinary Clock，普通时钟）：仅具备单一 PTP 物理端口的终端节点。通常作为网络的终点（如5G基站的RU 、广电的摄像机），只负责严丝合缝地接收并执行对齐后的时间。

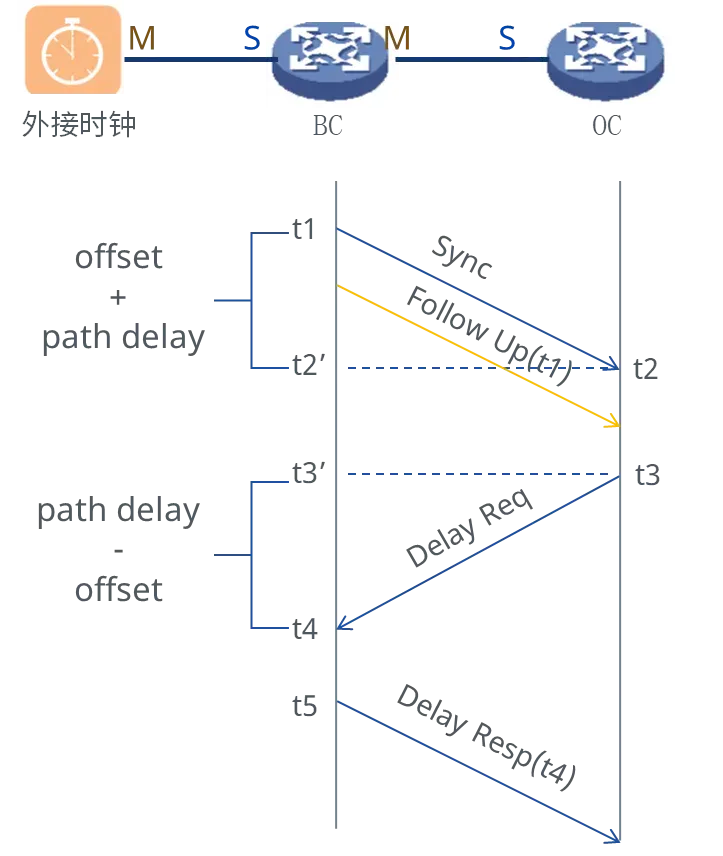

尺规对齐：双向报文时延测算系统（以最常用的 E2E 模式为例）

选出主时钟（Master）后，从时钟（Slave）如何实时纠正自己与主时钟的偏差？

PTP 巧妙地通过四种协议报文中携带硬件打戳时间（t1、t2、t3、t4）让slave能够进行初中数学级别的公式推导，得出自己与主时钟的时钟偏差，以及传输路径上的时延：

1. Master 发送 Sync 报文，并在离开端口时记下硬件时间 t1。Slave 收到该报文，记下收到时间t2。
2. (可选) Master 发送 Follow_Up 报文，将精确的 t1 数值告诉 Slave。
3. Slave 主动向 Master 发送 Delay_Req 报文，记下离开时间 t3。Master 收到该报文，记下收到 时间 t4。
4. Master 回复 Delay_Resp 报文，将 t4 告诉 Slave。

此时，Slave 手中同时握有了 t1、t2、t3、t4 四个时间点。假设网络双向路径对称，通过公式即可轻松算出：

t2-t1 = offset + path delay —> path delay = (t2-t1)+(t4-t3)/2 t4-t3 = path delay – offset —> offset = (t2-t1)-(t4-t3)/2

得到了offset和patch delay这两个关键指标，从时钟的本地伺服晶振就会将本地时钟调整为：本地时间+与主时钟的偏差（offset) + 路径上的转发时延（path delay），实现与主时钟的完美对齐。

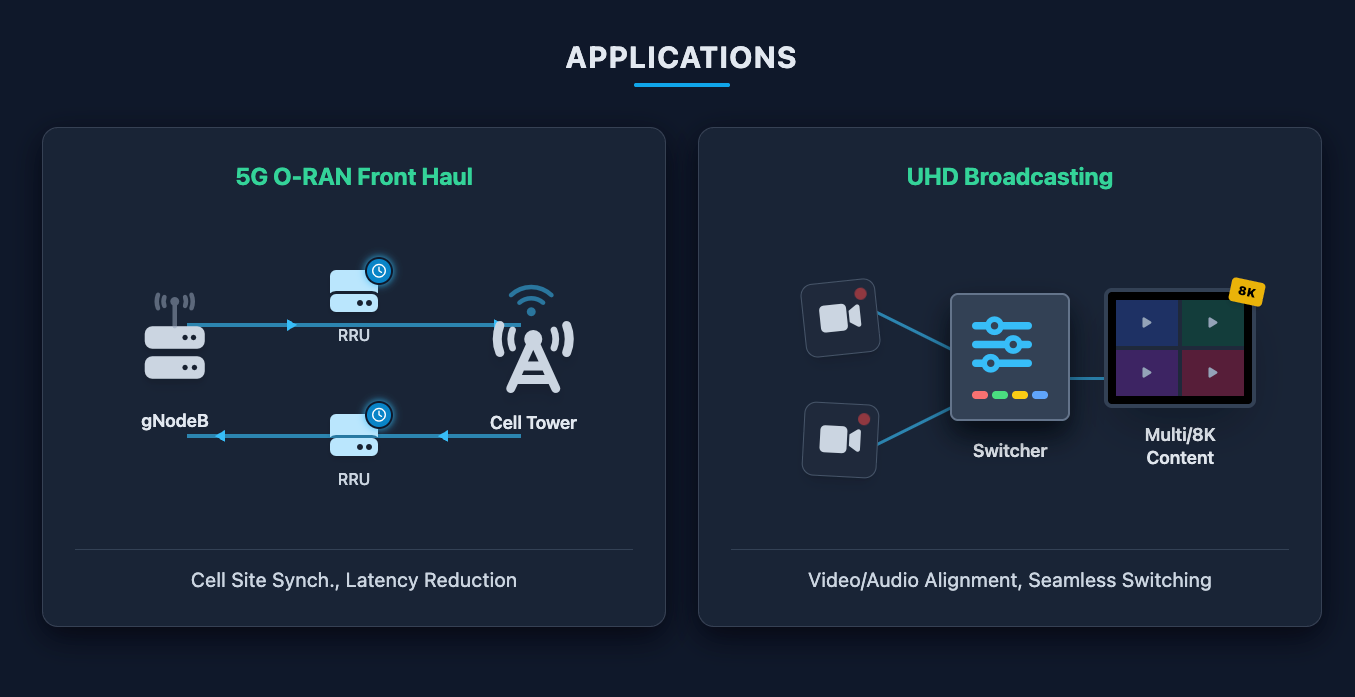

落地实战：PTP如何解决行业痛点？

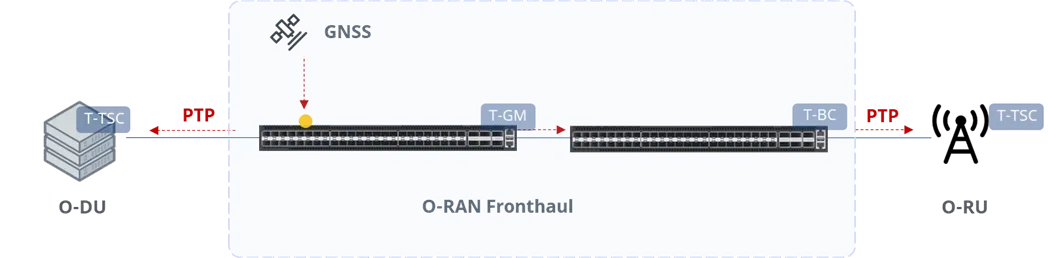

5G O-RAN 开放式无线接入网前传场景

在开放式的 5G O-RAN 架构中，一体化基站被拆分为 O-CU、O-DU 和 O-RU（天线单元）。为了降低天线端的硬件成本并支持大规模天线技术（Massive MIMO Cat B 架构），原本复杂的波束赋形计算被下沉到了最边缘的 O-RU 物理天线端。

这就带来了一个物理级别的极限挑战：多根天线在空中发射空间波束时，如果彼此之间的时序偏差超过100 纳秒，波束的能量聚焦就会在中途发生错位甚至互相抵消，直接导致手机信号断连、速率雪崩、TDD上下行时隙冲突引起严重的基站互干扰。

而拆分后的各个单元之间，又必须保障高精度的时间同步，才能实现灵活的资源调度与功能部署。

5G 前传网络引入了 ITU-T G.8275.1（全面定时支持） 和 G.8275.2（部分定时支持） 电信级Profile。

超高清广播电视网络

广电全行业全面IP化以来，视频流（ST 2110-20）、音频流（ST 2110-30）和辅助数据（ST 2110-40）被彻底拆分成独立的以太网RTP数据包进行传输。在庞大的交换机网络中，这三个流走不同的路径、产生不同的排队，到了接收端如果没有统一的“时序烙印”，就会发生严重的音画不同步、视频画面撕裂、切换闪黑屏。

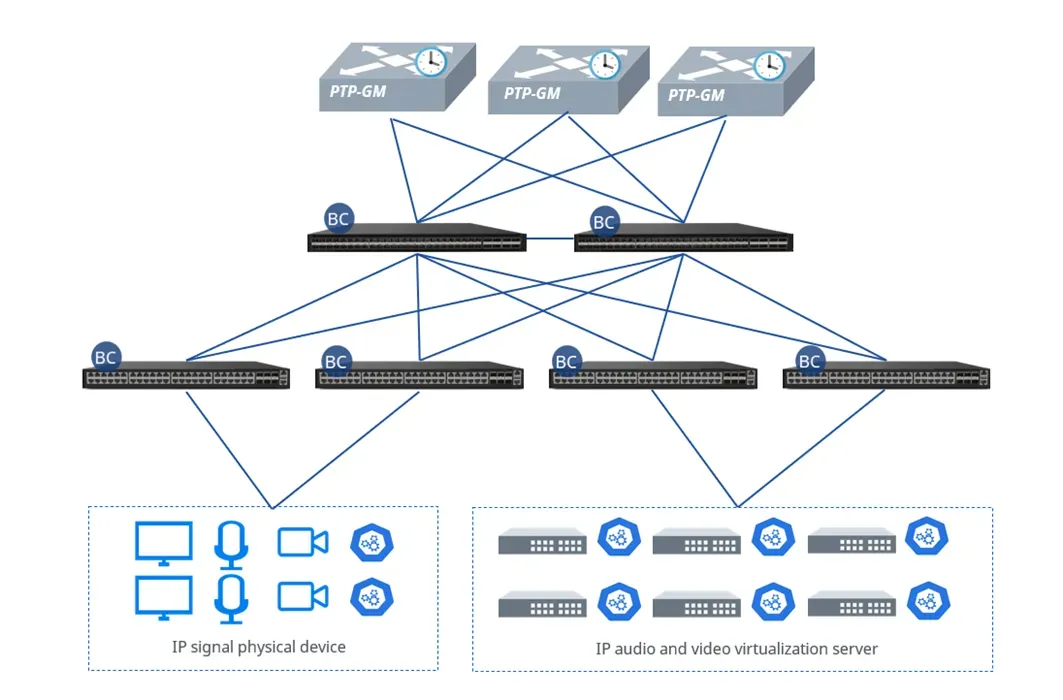

广电行业引入了基于 PTP 的 SMPTE ST 2059-2 Profile。

• 顶层时钟源（GM主时钟）：时钟源通常采用由卫星（GNSS）锁定的铷时钟等极其专业的母钟设备作为Grandmaster。为了应对重大直播等极端严苛的安全要求，广电网络通常会部署多个专业的时钟源进行双主或多主备份。通过 BMCA（最佳主时钟算法），多台主钟在底层保持热备，一旦主用时钟发生微弱异常，备用主钟会在毫秒级内无缝接管，业务层零感知。
• 网络交换机（BC边界时钟）：广播电视网中的核心与汇聚交换机开启BC模式。它们从顶层高精度铷时钟获取绝对时间，并在将时间分发给下游设备时。
• 终端设备（Slave）：摄像机、调音台、非编系统等终端设备作为从时钟，严丝合缝地对齐网络时间。每一帧视频和每一段音频包在进入网络前，都被烙上了绝对时间的“生产日期”。

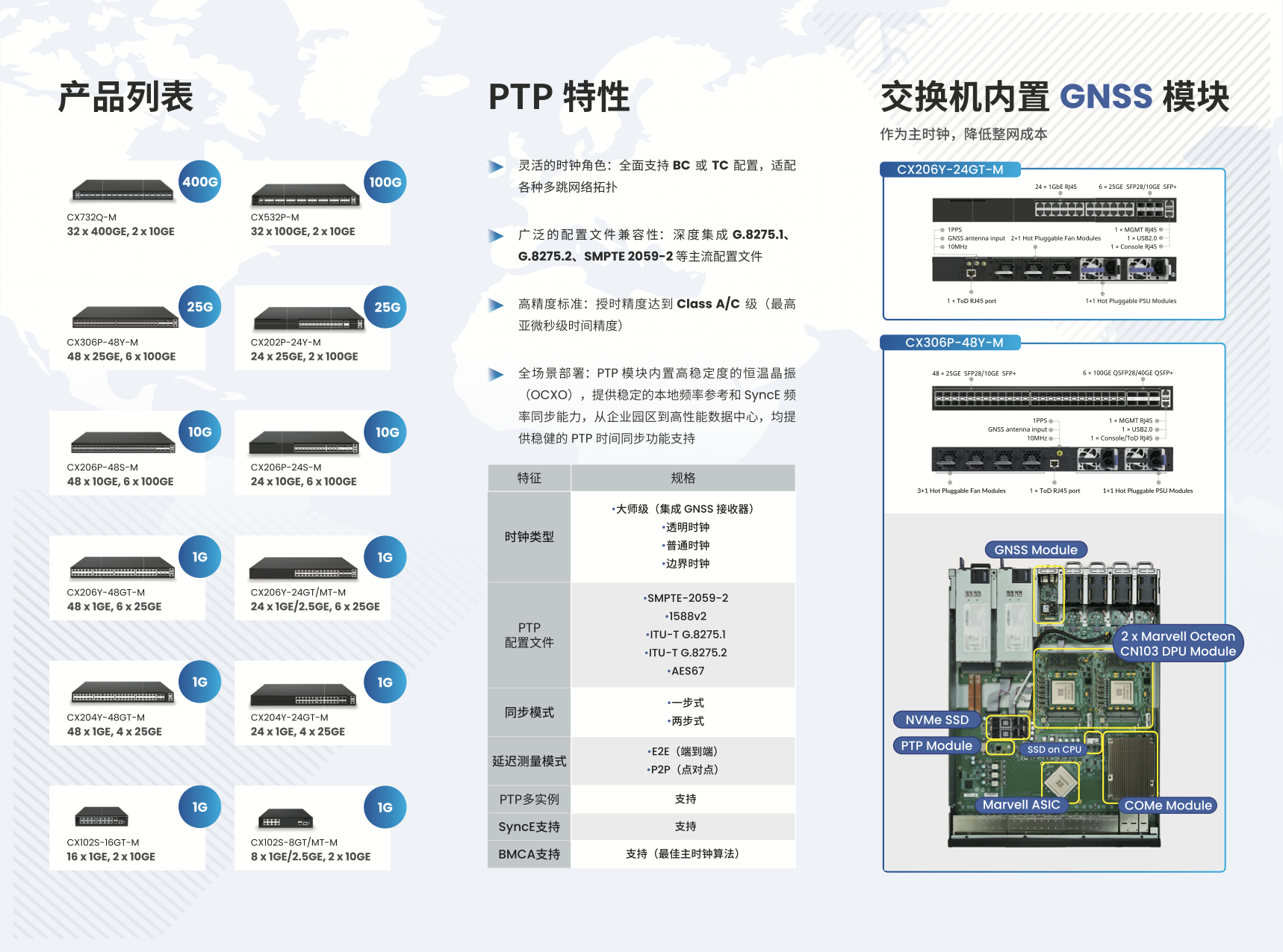

软硬兼备：星融元PTP交换机产品矩阵

为了在复杂多变的工业与电信现网环境中落地如此完美的纳秒级体验，星融元依托自研的高性能网络操作系统 AsterNOS 以及硬核的硬件架构，推出了覆盖全速率的 PTP 交换机矩阵。
