Asterfusion®️ CX-N系列

超低时延云交换机

为下一代云数据中心设计的开放、智能、业务可视的云交换机，具备超低时延、超高性能、智能运维等特性

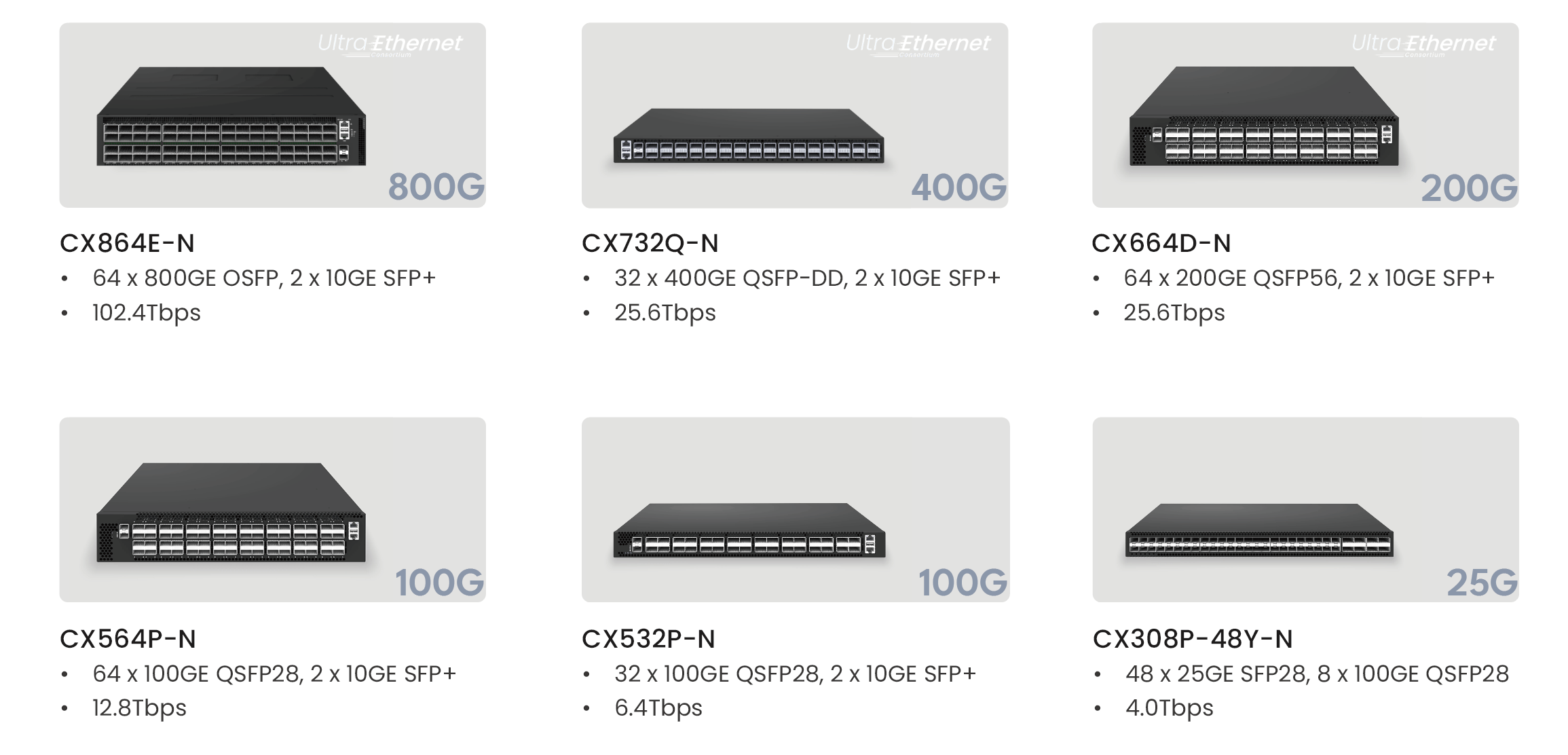

CX732Q-N
CX564P-N
CX664D-N
CX532P-N
CX308P-48Y-N

了解CX-N超低时延云交换机

CX-N系列云交换机定位于数据中心、互联网、运营商、政府、企业、教育、医疗等各行各业的下一代云数据中心CLOS网络中Leaf层以及Spine层。

利用CX-N系列云交换机可以帮助用户构建不同规模、灵活、可靠、高品质的云数据中心低时延网络，为云数据中心多业务融合、高性能计算、大数据分析、高频交易等多种业务场景提供卓越的网络服务。

产品规格表

型号	高度	业务接口	交换容量
CX308P-48Y-N	1U	48 x 25GE SFP28, 8 x 100GE QSFP28	4.0Tbps
CX532P-N	1U	32 x 100GE QSFP28, 2 x 10GE SFP+	6.4Tbps
CX564P-N	2U	64 x 100GE QSFP28, 2 x 10GE SFP+	12.8Tbps
CX664D-N	2U	64 x 200GE QSFP56, 2 x 10GE SFP+	25.6Tbps
CX732Q-N	1U	32 x 400GE QSFP-DD, 2 x 10GE SFP+	25.6Tbps

CX-N系列超低时延应用场景

构建高性能、灵活扩展的云数据中心网络

领先的CLOS网络架构

完全对标Azure、Facebook、AWS等一线大云，与他们共享技术红利，帮助用户在只采用盒式网络设备的前提下仍然能够搭建出不同规模（中小-超大规模）的扁平化云网络，使用户在享受高性能、按需自由扩展的同时，最大限度地降低云网络的TCO。

协同云网控制器实现网络自动化管理

通过AFC Plugin/Agent与云管对接，在不改变用户使用习惯的前提下，实现Overlay功能的卸载和配置的自动化，无缝地将云网络彻底融入到云中，使得 Cloud OS 能够对三大基础设施完全一致地统一管理、按需伸缩、自动调度，同时将网络以图形化/页面化的呈现，帮助用户减少了设备配置的复杂度，提高业务的上线速度，降低运维难度，提高管理效率。

软硬件解耦

在该网络中，每台交换机的软件系统与硬件平台是完全分离解耦的架构，星融元的网络操作系统AsterNOS能够运行在任何支持SAI接口的硬件平台之上，星融元的硬件平台也能够支持运行任何支持SAI接口的操作系统，帮助用户从传统网络“软件系统与硬件平台紧密耦合”的黑盒中解放出来，摆脱厂商锁定。

基于容器架构的网络操作系统轻松支持第三方应用

每台交换机上运行着基于SONiC的开放的网络操作系统AsterNOS，它将标准Linux内核之上的容器环境开放给了第三方应用，任何曾经运行于x86虚拟化世界中的运维管理工具都可以直接运行在AsterNOS上，在不带来任何额外开发工作量的前提下，为云网络的自动化运维管理提供与原有方法完全一致的体验，提高运维效率；另一方面，客户未来如需业务扩展，AsterNOS能够支持新特性的快速开发，有效帮助用户节省新设备采购成本。

为高性能计算、分布式存储等场景提供低时延以太网

业界领先的低时延

CX-N系列云交换机所搭载的交换芯片具备业界领先的超低时延能力， Port to Port 400ns的转发时延（Full Feature），可满足高频交易、大数据分析、AI、IoT、VR/AR/MR、Ceph等延时敏感型应用的超低时延需求，同时能够提高设备带宽利用率，为用户带来极速的网络体验。

数据中心高级QoS功能为业务保驾护航

支持DCB（Data Center Bridging）、ECN（Explicit Congestion Notification）、RoCE（RDMA over Converged Ethernet）、DCTCP（Data Center TCP）、DCQCN（Data Center Quantized Congestion Notification）等数据中心高级功能，构建“低时延、零丢包、高性能、低成本”的数据中心网络。

*RoCE（RDMA over Converged Ethernet）：基于融合以太网的RDMA技术

超低时延交换机替代Infiniband交换机的理由

一网多用

无需建设专用网络，一张物理网络承担多种类型业务，降本增效保护投资

网网互通

业务网络之间使用通用的以太网技术互通，无需额外协议与技能

简化运维

用户只需要维护一张网络，提供统一的配置下发与运维平台，减少工作量，专家24小时提供支持

供货快

供货周期短，速度快，国内厂商沟通效率高

目前只有Mellanox厂商有成熟的IB产品&方案，厂商锁定，方案价格非常昂贵

InfiniBand采用单独的通讯协议，非TCP/IP协议族，无法做到与其他网络设备互通互访

除了建设专门的IB网络外，IB专网运维依赖原厂，故障定位困难，且解决问题时间较长

受各种因素影响，IB交换机供货周期长，且不确定性高，增加项目风险，影响业务扩展

>> CX-N超低时延（以太网）交换机 vs. IB 交换机时延测试报告

超低时延交换机的特性

高密度的接口设计，超高带宽

CX-N系列云交换机单设备吞吐量最高达12.8Tbps（单向），轻松满足持续高速增长的数据流量对高性能网络的需求
可为用户提供最高32个400GE或128个100GE超高速以太网接口，满足不同的应用场景下对各速率端口的需求，帮助用户进入400Gbps光纤连接开箱即用的时代

提供无障碍使用的思科风格命令行

运行在CX-N系列云交换机内部的AsterNOS网络操作系统开发了思科风格命令行，帮助各行各业的用户能够快速地在生产环境中部署开放网络
在AsterNOS的开放网络中，用户原有的技能、工具能够被无障碍重用，不必再为部署和使用开放网络支付额外的成本

提供设备级与链路级的高可靠性

CX-N系列云交换机支持MC-LAG（Multi-Chassis Link Aggregation Group），从而提供高可靠、高性能、无环路、可独立升级等特性，带来设备故障业务无中断的应用体验
提供具有特色的一致性Hash算法实现负载均衡，只对故障链路上的流量重新进行负载均衡，最大幅度降低故障对流量的影响，进一步增强网络的实用性和稳定性
