Ceph存储对接OpenStack开源云平台
1 目标
本文档使用Stein版OpenStack开源云平台与Nautilus版Ceph存储集群，实现OpenStack与Ceph的集成。
2 Ceph简介
Ceph是当前非常流行的开源分布式存储系统，具有高扩展性、高性能、高可靠性等优点，同时提供块存储服务(RDB)、对象存储服务(RGW)以及文件系统存储服务(CephFS)。目前也是OpenStack的主流后端存储，为OpenStack提供统一共享的存储服务。

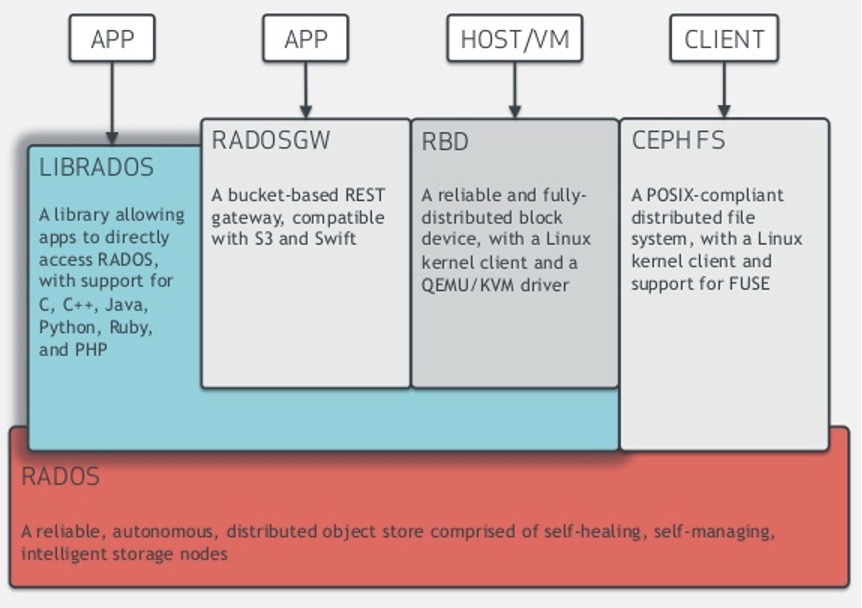

Ceph的整体架构如下图所示：
3 OpenStack简介
OpenStack是一个开源的云计算管理平台项目，是一系列软件开源项目的组合，而不是一个软件。由NASA（美国国家航空航天局）和Rackspace合作研发，以Apache许可证（Apache软件基金会发布的一个自由软件许可证）进行开源授权。我们可以使用OpenStack来管理一个数据中心的大量硬件资源，起初它主要有计算、存储、网络三大子项目，面向IaaS服务。发展至今，整个生态已经涉及到PaaS服务、SaaS服务和FaaS服务等层面。

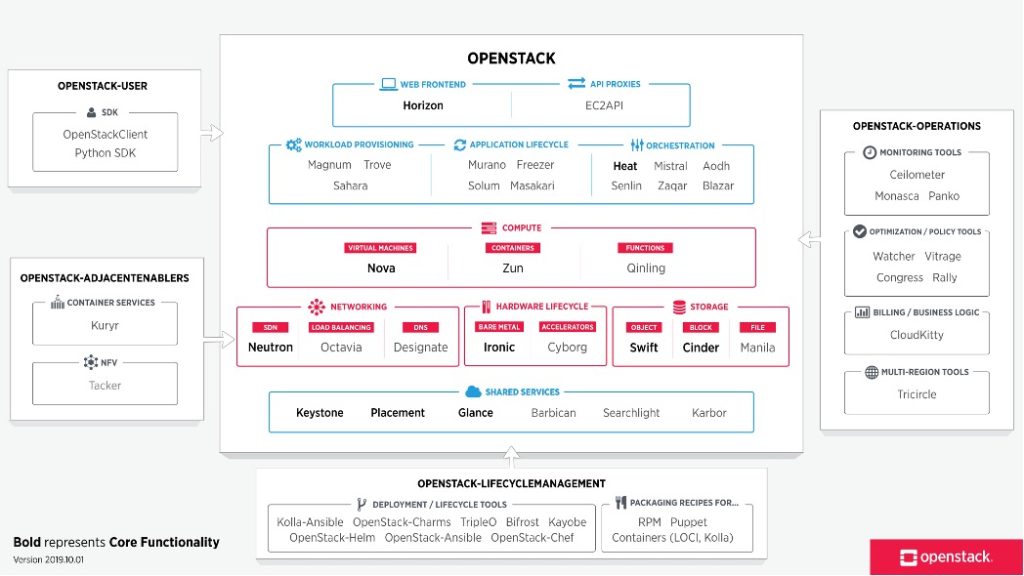

OpenStack项目的整体框架如下图所示：
4 OpenStack集成Ceph做存储后端的优势
使用Ceph作为OpenStack后端存储，具有如下优点：
- 计算节点共享存储，可以保证实例运行时的健壮性，也可以实现各节点间实例的快速迁移；
- 统一平台提供多种类型存储，减轻部署复杂度与工作量，可在运行时灵活扩展；
- 利用COW特性，从而可以实现云平台秒级创建实例；
5 实验环境
5.1 系统与软件版本
- CEPH：Nautilus 14.2.9（鹦鹉螺）稳定版；
- OpenStack：Stein (April 2019)；
- 操作系统：Red Hat Enterprise Linux Server 7.6 (Maipo)；
5.2 节点配置与部署架构
本次实验共使用了4台节点，OpenStack与Ceph已经提前部署完成，为节省资源进行了角色融合。其中，node-01、node-02、node-03为3个节点的N版Ceph存储集群，同时也是OpenStack的计算节点。在部署OpenStack时，考虑到现有3个节点的承载能力，新加入一台节点node-00作为OpenStack的云控节点。
各节点的配置与角色设置如下表所示：
| 主机名 | IP地址 | 处理器 | 内存 | 硬盘 | 节点角色 |
|---|---|---|---|---|---|
| node-00 | 192.168.2.80 管理网 | 8C | 16G | 200G 系统盘 | 云控节点 |
| node-01 | 192.168.2.81 管理网 192.168.20.81 存储网 | 8C | 32G | 100G 系统盘 200G*5 OSD | 计算节点/存储节点 |
| node-02 | 192.168.2.82 管理网 192.168.20.82 存储网 | 8C | 32G | 100G 系统盘 200G*5 OSD | 计算节点/存储节点 |
| node-03 | 192.168.2.83 管理网 192.168.20.83 存储网 | 8C | 32G | 100G 系统盘 200G*5 OSD | 计算节点/存储节点 |
表5-1：节点配置与角色

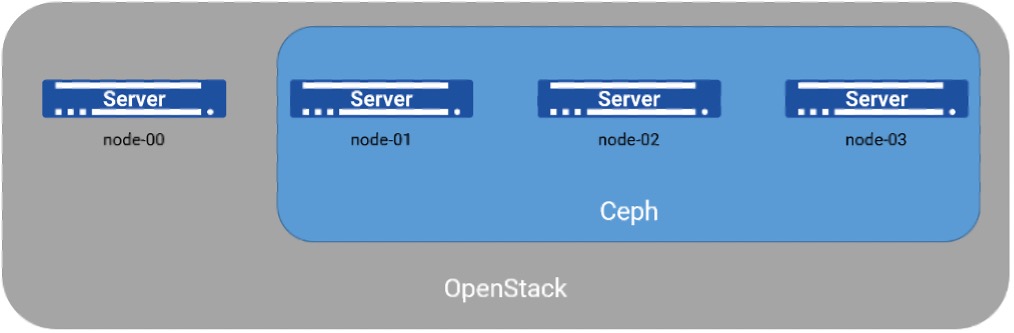

部署架构如下图所示：
6 集成步骤
6.1 创建所需存储池
- 为OpenStack创建所需的RBD存储池：
[root@node-01 ~]# ceph osd pool create volumes
[root@node-01 ~]# ceph osd pool create images
[root@node-01 ~]# ceph osd pool create vms
- 初始化RBD存储池：
[root@node-01 ~]# rbd pool init volumes
[root@node-01 ~]# rbd pool init images
[root@node-01 ~]# rbd pool init vms
- 设置存储池类型：
[root@node-01 ~]# ceph osd pool application enable volumes rbd
[root@node-01 ~]# ceph osd pool application enable images rbd
[root@node-01 ~]# ceph osd pool application enable vms rbd
- 检查存储池创建结果：
[root@node-01 ~]# ceph osd pool ls
.rgw
.rgw.root
.rgw.control
.rgw.gc
.rgw.buckets
.rgw.buckets.index
.rgw.buckets.extra
.log
.intent-log
.usage
.users
.users.email
.users.swift
.users.uid
default.rgw.control
default.rgw.meta
default.rgw.log
default.rgw.buckets.index
default.rgw.buckets.data
default.rgw.buckets.non-ec
volumes
images
vms
CFS_Data
CFS_Metadata
6.2 配置Ceph客户端
- 导出Ceph配置文件到OpenStack中的所有节点，对于本文档，仅需导出至云控节点（node-00）：
[root@node-00 ~]# mkdir /etc/ceph/
[root@node-00 ~]# scp node-01:/etc/ceph/ceph.conf /etc/ceph/
- 在云控节点上（node-00）：
[root@node-00 ~]# yum install python-rbd
[root@node-00 ~]# yum install ceph-common
6.3 配置Glance使用Ceph RBD
- 在Glance的控制节点中（node-00），修改 /etc/glance/glance-api.conf 配置文件：
[DEFAULT]
……
show_image_direct_url = True
show_multiple_locations = True
......
[glance_store]
stores = rbd,file
filesystem_store_datadir = /var/lib/glance/images
default_store = rbd
rbd_store_pool = images
rbd_store_user = admin
rbd_store_ceph_conf = /etc/ceph/ceph.conf
rbd_store_chunk_size = 8
6.4 配置Cinder使用Ceph RBD
- 在所有存储节点中（node-00、node-01、node-02、node-03），修改 /etc/cinder/cinder.conf 配置文件：
[DEFAULT]
……
enabled_backends = ceph
glance_api_version = 2
……
[ceph]
volume_driver = cinder.volume.drivers.rbd.RBDDriver
volume_backend_name = ceph
rbd_pool = volumes
rbd_ceph_conf = /etc/ceph/ceph.conf
rbd_flatten_volume_from_snapshot = false
rbd_max_clone_depth = 5
rbd_store_chunk_size = 4
6.5 配置Nova使用Ceph RBD
- 在所有计算节点中，向配置文件/etc/nova/nova.conf中增加如下部分：
[libvirt]
images_type = rbd
images_rbd_pool = vms
images_rbd_ceph_conf = /etc/ceph/ceph.conf
disk_cachemodes="network=writeback"
inject_password = false
inject_key = false
inject_partition = -2
6.6 重启OpenStack服务使生效
- 在云控节点中（node-00）：
[root@node-00 ~]# systemctl restart openstack-glance-api.service- 在各个计算/存储节点中（node-01/node-02/node-03）：
[root@node-01 ~]# systemctl restart openstack-nova-compute.service
[root@node-01 ~]# systemctl restart openstack-cinder-volume.service
[root@node-02 ~]# systemctl restart openstack-nova-compute.service
[root@node-02 ~]# systemctl restart openstack-cinder-volume.service
[root@node-03 ~]# systemctl restart openstack-nova-compute.service
[root@node-03 ~]# systemctl restart openstack-cinder-volume.service
7 结果验证

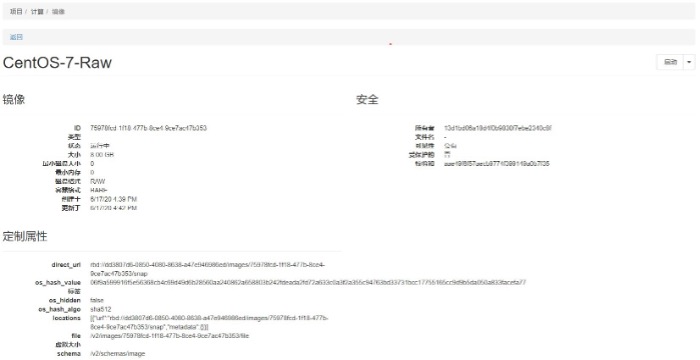

- Glance：
[root@node-00 ~]# rbd ls images
……
75978fcd-1f18-477b-8ce4-9ce7ac47b353

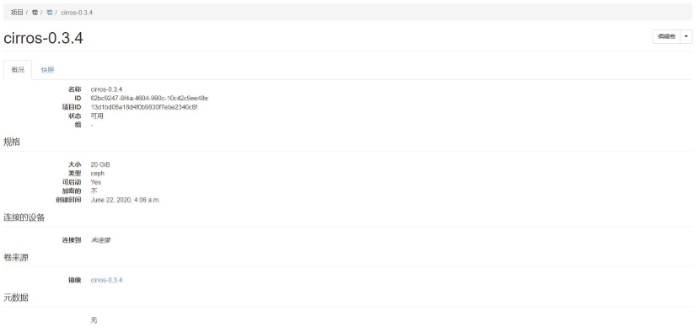

- Cinder：
[root@node-00 ~]# rbd ls volumes
……
volume-62bc9247-8f4a-4604-990c-10c42c9ee48e

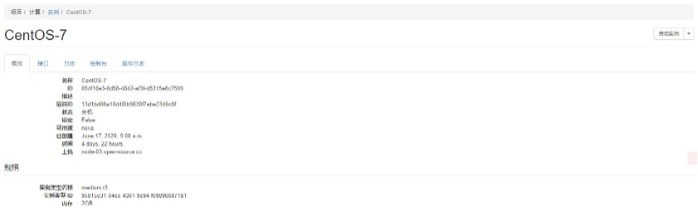

- Nova：
[root@node-00 ~]# rbd ls volumes
……
volume-c0387940-3bd9-47c5-942f-38e287722bfb
8 参考资料
【1】 官方文档：BLOCK DEVICES AND OPENSTACK
【2】 Glance&Cinder集成Ceph
【3】 Nova集成Ceph
