基于Asterfusion CX-M系列产品的园区网实现- 4. 测试验收及运维
1 Purpose
为了介绍使用Asterfusion CX-M系列产品及控制器产品实现园区网络整网部署的方法，我们编写了园区网规划、安装、实施和测试验收等一系列文档。通过阅读这些文档，用户可以简单快捷的实现园区网络的规划和部署上线，当用户已经规划好整体网络并做好上线前准备工作后，用户可以在30分钟内实现整网部署上线。本文是第四部分：测试验收及运维；主要阐述网络实施完成后的验收测试工作，看是否达到设计标准，并且介绍整网的运维工作。
2 Asterfusion整网情况介绍
根据整体网络规划，我们已经将整张Asterfusion campus network建设完成，下面介绍一下整体网络情况。

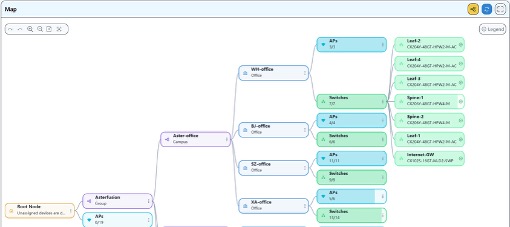

2.1 整网示意图

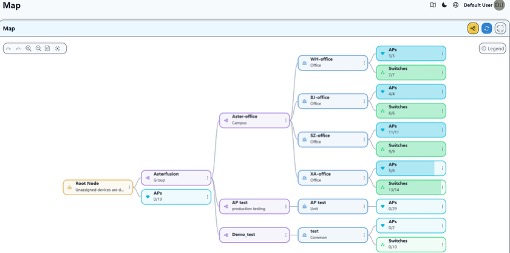

从控制器上可以查看整网示意图，点击右上角map按钮，显示如下：
通过map可以很直观的查看当前设备在线情况。
2.2 各office真实拓扑

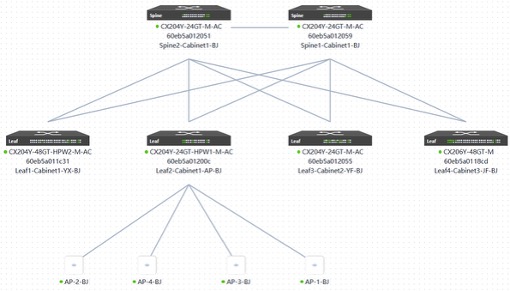

通过左侧导航栏的组织菜单，可以快速查看各office的真实拓扑，以BJ office为例，如下：
3 网络验收测试
3.1 同Leaf下WI-FI漫游测试
将手机从AP-1附近接入网络，然后移动到AP-2附近，期间持续ping外部网站。并观察设备切换到AP-2时，是否会断网。
本次测试流量路径如下：
手机终端从AP-1接入，流量如红色所示，当发生AP切换后，手机终端流量到达leaf的路径切换为绿色。

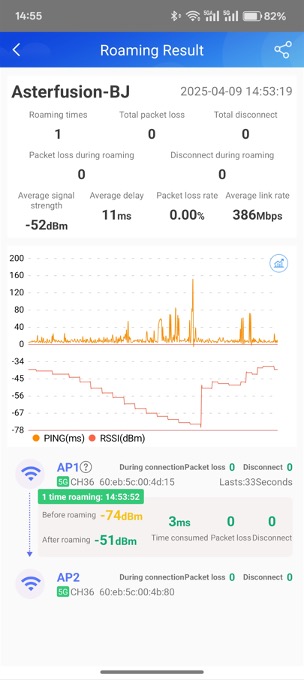

本次测试在BJ office进行，使用cloudcampus app进行测试，测试截图如下：
从上面结果可以看到，漫游切换的时间为3ms,并且漫游切换时，0丢包，0掉线。
后续又经过多次测试，发生切换时，均为网络0丢包，0掉线，说明发生漫游时，网络比较稳定。
3.2 不同Leaf之间的WI-FI漫游测试

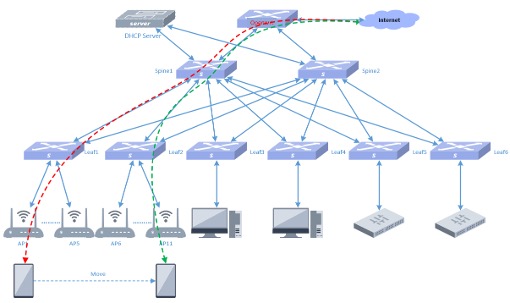

本次测试拓扑如下图所示：

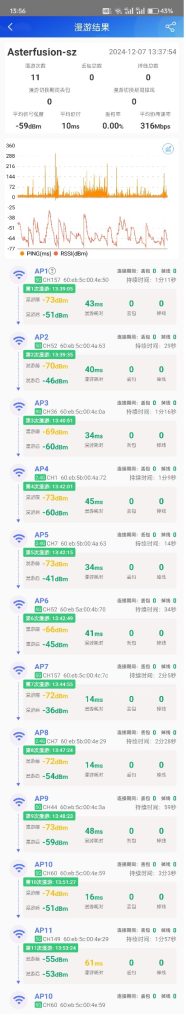

手机终端从AP1开始接入网络，然后保持移动，分别经过AP2,AP3等所有AP，手机数据流量路径从红色虚线变为绿色虚线，期间从Leaf1设备跨越到Leaf2设备。本次测试在SZ office进行，测试结果如下：
从上面结果可以看到，手机终端在移动过程中，持续在各个AP之间漫游，但始终没有断网，也没有丢失数据包，漫游切换时间在及时毫秒左右，比较稳定。
3.3 同一leaf下的有线终端设备互传文件速率测试
将leaf1上链接一台笔记本电脑，并上传文件到leaf1下的server上，查看传输速率。
本次测试的流量路径如下：
如上图所示，红色虚线表示流量路径。

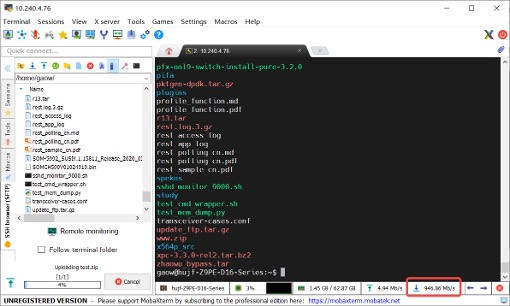

本次测试采用Xterm工具进行传输测试，测试截图如下：
从截图可以看出，传输一个5GB大小的文件，传输速率为946.86Mb/S，基本已经达到千兆网卡的上限速率。
3.4 不同leaf下的有线终端设备互传文件速率测试
将leaf3上链接的一台电脑上的文件上传到leaf1的server上，查看传输速率。

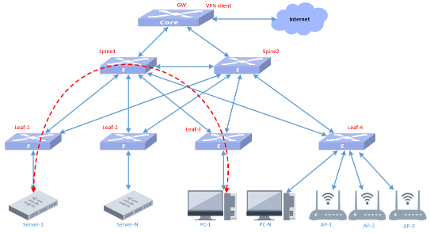

本次测试的流量路径如下：
如上图所示，红色虚线表示流量路径。

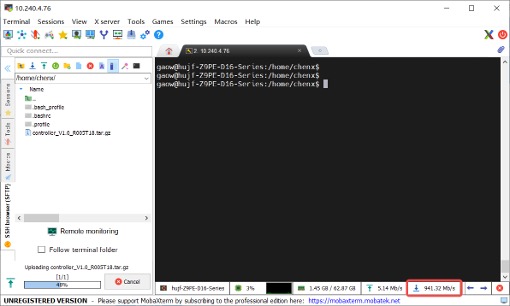

本次测试采用Xterm工具进行传输测试，测试截图如下：
从截图可以看出，传输一个1.6GB大小的文件，传输速率为941.32Mb/S，基本已经达到千兆网卡的上限速率。
3.4及3.4章节测试结果说明内网传输速率可达千兆速率，满足设计规划时的需求。同时可以看出，内网速率瓶颈在终端网卡性能，不论是否跨leaf传输数据，整个内网带宽都不存在瓶颈。
3.5 手机下载速率测试

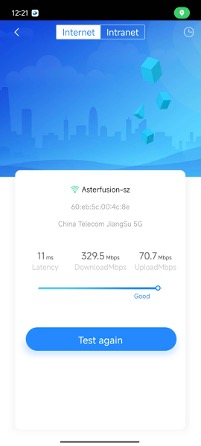

用手机下载文件，查看速率，测试结果如下：
测试结果说明网络颜值在11毫秒左右，下载和上传速率都符合预期。

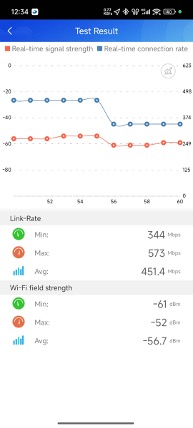

3.6 WI-FI稳定性测试
用手机连接WI-FI，在办公区域内移动查看信号稳定性，结果如下
测试结果表明，无论静止在一个AP区域，还是在整个office区域内移动，WI-FI信号都很稳定，会根据信号强弱自动漫游到合适的AP下面。
4 网络运维
前面已经将Asterfusion campus network建设完成，并且测试结论符合建设预期。接下来介绍一下网络运维工作，整网都通过控制器来运维管理。

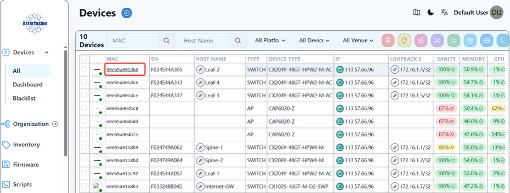

4.1 设备状态查看

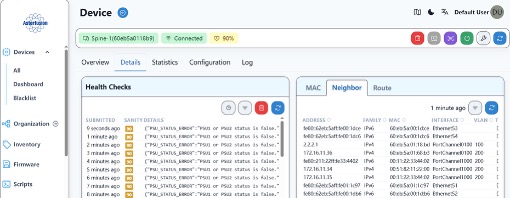

此处可以看到所有设备的基本信息，包括内存及cpu使用率等等。同时点击每台设备的mac信息，还可以单独查看每台设备详细信息。

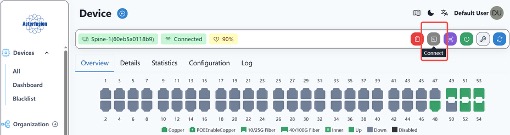

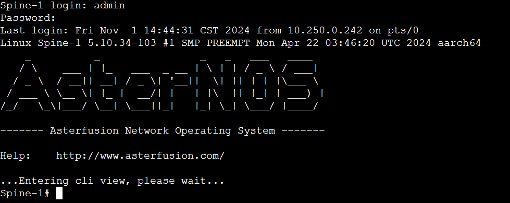

如果需要链接到设备命令行查看底层信息，可以点击链接按钮进入：

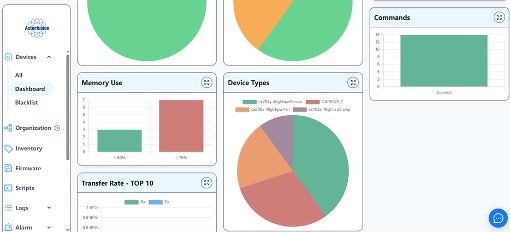

4.2 网络整体信息呈现

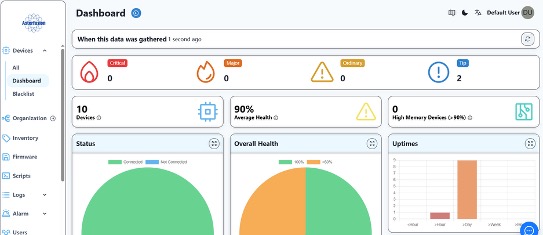

此处可以查看整网设备的信息，包括告警、健康状态等。
4.3 日志信息

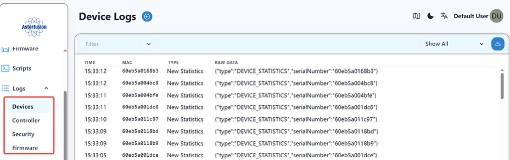

此处可以查看设备日志及控制器日志等信息

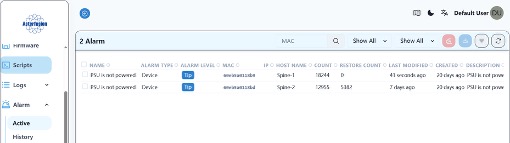

4.4 整网告警信息
此处可以查看告警信息，包括当前信息及历史告警信息。

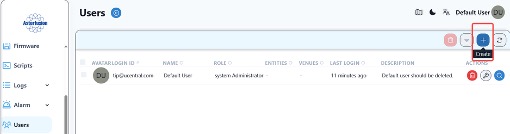

4.5 用户信息

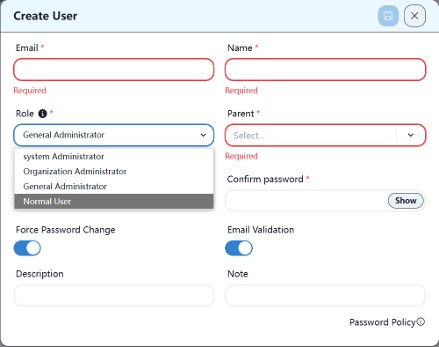

此处可以查看、添加和删除各种用户。
角色包括系统管理员，组织管理员，一般管理员及普通用户， 系统管理员拥有最高权限，其余角色还可以选择对应的组织及场所。
4.6 用户信息分析
可以通过控制器直观分析各研发中心的终端设备上线情况，信号状态等信息。以BJ为例，如下：

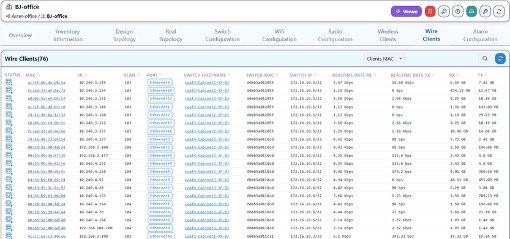

有线终端信息。

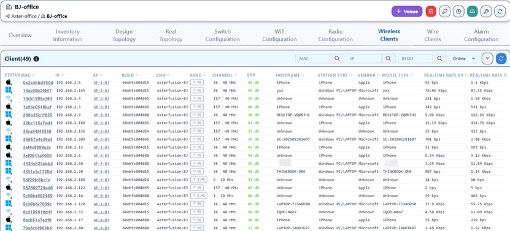

无线终端信息。
4.7 流量可视化呈现
各研发中心的网络都可以查看内网的流量情况，通过web客户端访问出口设备CX102S上DPU2的ip地址，可以查看网络流量的具体统计信息。

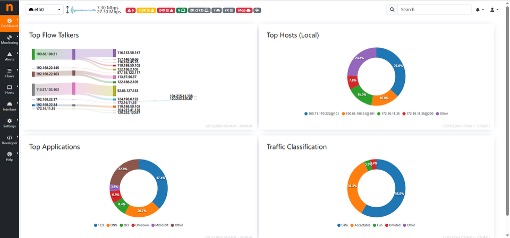

以WH office为例，总览信息如下：

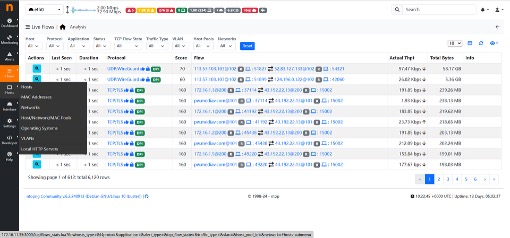

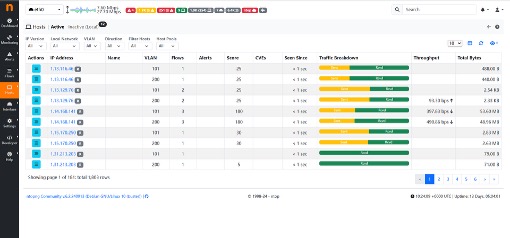

活跃流信息，如下：
主机信息如下：
通过查看流量统计信息，可以及时发现特定主机的访问流量，并可根据这些信息在出口不止ACL规则来限制特定流量。
5 结论
Asterfusion campus netork已经完成部署，总结一下整个部署过程，有以下优点：
1、 整网部署简单快捷。在做好控制器安装及完成综合布线之后，从设备上电到完成部署，单个研发中心仅需30分钟即可完成。
2、 无线网络支持无线漫游，终端设备可以在各AP之间无缝切换，切换过程用户无感知，不丢包，不掉线。
3、 全三层组网，分布式网关，网络内部没有广播报文，有效提高了内部网络带宽利用率。
4、 各地办公室内网带宽高，基本不存在网络传输性能瓶颈。
5、 业务添加方便，如需新增有线业务网段，只需配置业务vlan及网关，下发即可生效。
6、 整网运行状态可直观呈现，能够随时查看设备及控制器的运行状态，CPU及内存使用率，运行时长等信息。
7、 运维方便，能够实时查看设备健康状态，并能够根据日志及告警信息快速定位问题，及时处理。
8、 整个内网流量信息可视化呈现，方便管理员分析各终端上网情况。
