替代专用硬件！一文梳理开源VPP+DPDK技术和产业界应用实例

VPP 这一开源技术在通用 CPU 的基础上，实现了传统上需要专门的网络硬件设备（如路由器）和专业的网络操作系统才能达到的性能，以极高的性价比为广大用户带来了开放网络技术的红利。

VPP（Vector packet processing）是 Linux 基金会下 FD.io 项目的一部分，目标是提供一个快速的 L2-L4 用户态网络堆栈，该堆栈可在 x86、ARM 和 POWER 等常见架构上运行。VPP 从网络 IO 层读取最大可用数据包矢量，然后通过数据包处理图(Packet Processing Graph)处理这个矢量。

VPP 集成了DPDK(Data Plane Development Kit)项目，通过它直接访问硬件网卡资源。

什么是VPP（矢量包处理）

与矢量包处理相对的是传统的“标量（scalar）”处理。

在标量处理模式下，系统一次仅处理一个数据包，完成整个包处理流程后再处理下一个包。在这种模式下，每个数据包都需要独立分配计算资源、缓存管理、并经历上下文切换。当网络I/O速度很高时，这些额外的开销与处理单个包的时间相近，导致效率低下。

VPP 通过引入以下改进克服了标量处理的不足：

批量处理多个数据包

VPP 通过将一组数据包（典型为64个或更多）组合成一个“矢量”，在每个节点中一次性对这些数据包进行处理。与逐个包处理相比，这种方式分摊了资源准备和上下文切换的开销，从而显著提升了矢量中每个数据包的处理速度。

利用 SIMD 并行处理能力

现代 CPU 的 Single Instruction Multiple Data（SIMD）指令集能够通过单条指令同时对多个数据执行相同的操作。相比于传统的“每次仅处理一个数据”的方式，SIMD 显著提高了运算速度。例如，Marvell OCTEON 10 ARM Neoverse N2处理器支持的 SVE2（Scalable Vector Extensions Version 2）允许灵活配置128位到2048位的矢量长度。在2048位配置下，一条指令可以同时处理高达64个 IPv4 地址，从而大幅提升网络数据流的处理能力。

优化缓存利用

现代CPU通常具备较大的 L1/L2 缓存。矢量处理可以将多个数据包一次性加载到高速缓存中，减少对内存的频繁访问。例如，Marvell OCTEON 10 ARM Neoverse N2 处理器拥有64KB的L1缓存，可以一次存储约42个1500字节的完整数据包或3276个 IPv4 包头，从而减少了多次的缓存-内存交换，进一步提高了包处理效率。

简言之，矢量包处理通过批量化、并行计算和缓存优化，有效提升了处理速度，特别适用于高性能网络环境。

VPP 的优势：用户态网络协议栈

传统的 Linux 网络协议栈工作在内核态，注重通用性和软件灵活性，但在高性能网络中存在瓶颈，主要问题包括：

内核态与用户态切换开销

用户态程序处理网络数据时需要频繁切换到内核态，特别是在高流量场景下会带来显著的延迟。

• 逐层处理开销：协议栈按 OSI 模型逐层处理，每层都涉及协议解析和数据拷贝，导致效率低下。
• 软中断和单线程限制：Linux 内核的网络栈主要依赖软中断和单线程处理，无法充分利用多核 CPU 的优势，特别是高并发时。即使通过RSS（Receive Side Scaling）将不同的数据流分配到多个CPU核心，仍然存在调度和同步的开销，无法实现完全并行处理。

VPP在用户态实现了完整的网络协议栈，包括IP, TCP, Session层和应用层公共库。它解决了传统Linux协议栈的一些问题：

减少上下文切换

VPP在用户态运行，避免了用户态和内核态之间的切换，利用DPDK直接访问网卡，跳过了内核的网络协议栈。

融合协议处理

VPP将 IP、TCP、Session 等协议层结合在一起，减少了协议层之间的冗余数据传递，数据包不需要在每层之间进行反复的数据拷贝和传递，因为这些协议层的处理是在同一内存区域中完成的。

用户态多线程处理

与内核态的单线程处理模型不同，VPP 充分利用现代 CPU 的多核和多线程能力，并在用户态中通过线程池并行处理多个数据流。

用户态的线程调度开销更小，任务分配更灵活，借助多线程，VPP能够将网络流量有效地分布到多个 CPU 核心，近乎线性地提升网络吞吐量。

简言之，用户态网络协议栈技术使得VPP通过减少内核态与用户态切换、融合协议层处理、多线程优化和直接硬件访问，显著提升了高并发和高吞吐量场景下的网络性能。

DPDK 与 VPP 的集成

数据平面开发套件 (DPDK) 是由 Linux 基金会主办的一个开源项目，它提供了一组用户态的库和驱动程序，可提高各种 CPU 架构（如 Intel x86、ARM 和 PowerPC）上的数据包处理速度。

DPDK 绕过 Linux 内核，在用户态执行数据包处理以最大限度地提高网络性能。DPDK 通过使用在用户态运行的”轮询模式驱动程序” (Poll Mode Driver,PMD) 来实现这一点，该驱动程序不断检查传入的数据包队列以查看新数据是否已到达，从而实现高吞吐量和低延迟。PMD 在数据链路层（L2）工作。

VPP 专注于从 L2-L7 的网络协议，并使用 DPDK 作为其网络驱动程序。这种集成将 DPDK 的 L2 性能与 VPP 在 L3 到 L7 上的灵活性相结合。

它们的结合带来如下好处：

• 直接硬件访问： VPP 使用用户态的 DPDK 来直接访问网络硬件，从而避免了传统 Linux网络协议栈中的内核态与用户态切换，消除了大部分与内核相关的开销。
• 直接内存访问： VPP 通过将网络设备的 DMA 内存区域映射到用户态，减少了内存拷贝和上下文切换。

通过与 DPDK 相结合，VPP 实现了完整的用户态网络协议栈，并大幅度提升网络处理性能。

开放网络硬件平台应用实例

智能网关平台

凭借 VPP 技术，星融元新推出的一款采用Marvell OCTEON 10 ARM Neoverse2 8核处理器的小盒子（ET2500），在加载全部BGP路由（约100万条）的情况下，仍具备高达 48Gbps 的路由性能，足以同时处理 3000 个4K高清视频通话的流量，满足企业、小型城域网和小型云边缘网关的需求。

相比未采用 VPP 的同等处理器的网关设备，性能提升了10倍以上。

产品介绍请参考：深度拆解：ET2500 系列开放智能网关平台

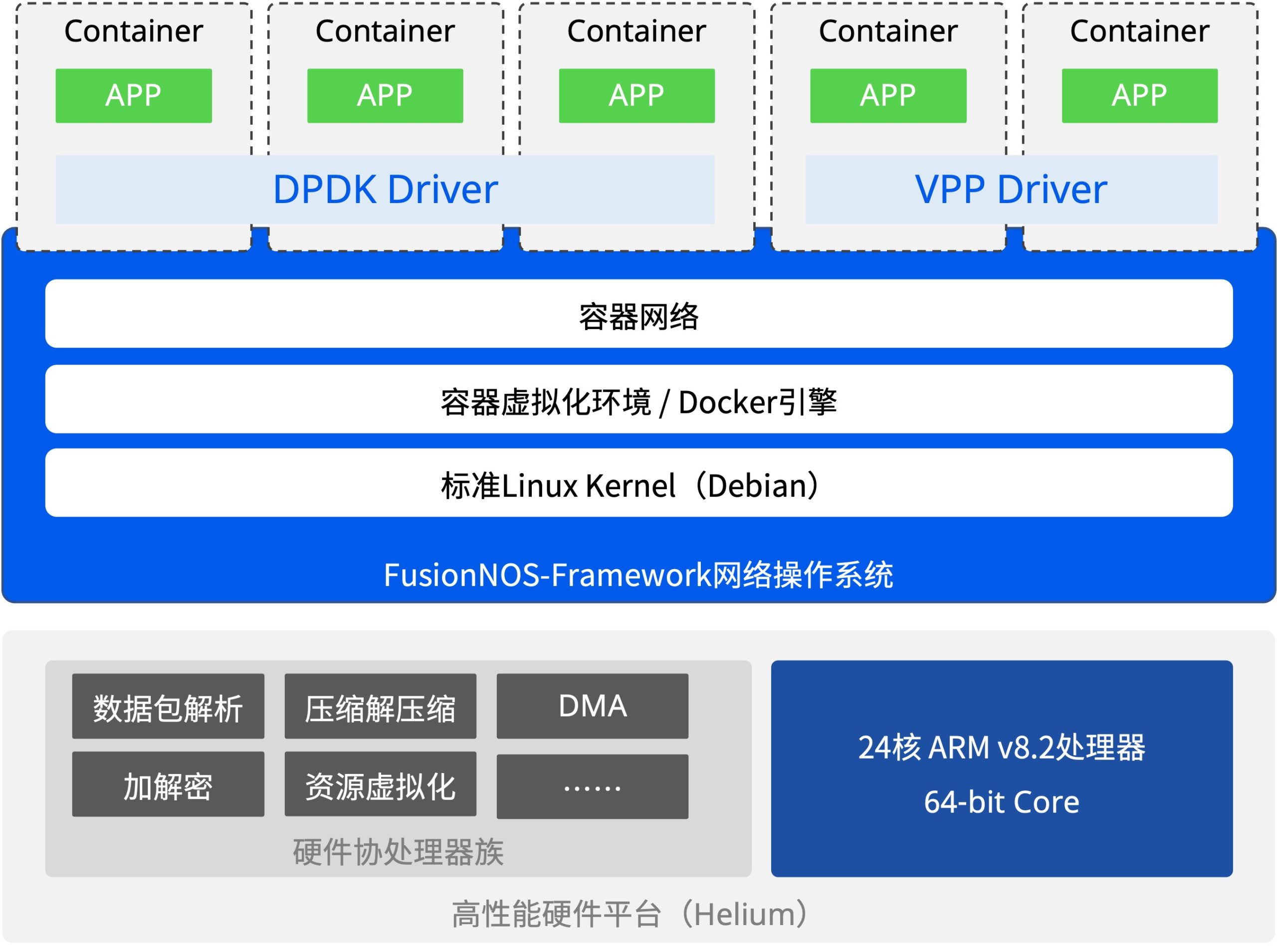

ET系列开放计算平台（ET2000/3000系列等）提供一站式的软件开发环境，包括底层基座操作系统、容器虚拟化环境及丰富的应用开发套件。客户可以将跑在x86服务器上的应用便捷的迁移到该平台，同时也可以快速的进行自研应用的开发，充分满足边缘计算、大数据处理、物联网及人工智能等场景的多样化业务需求。

智能网卡

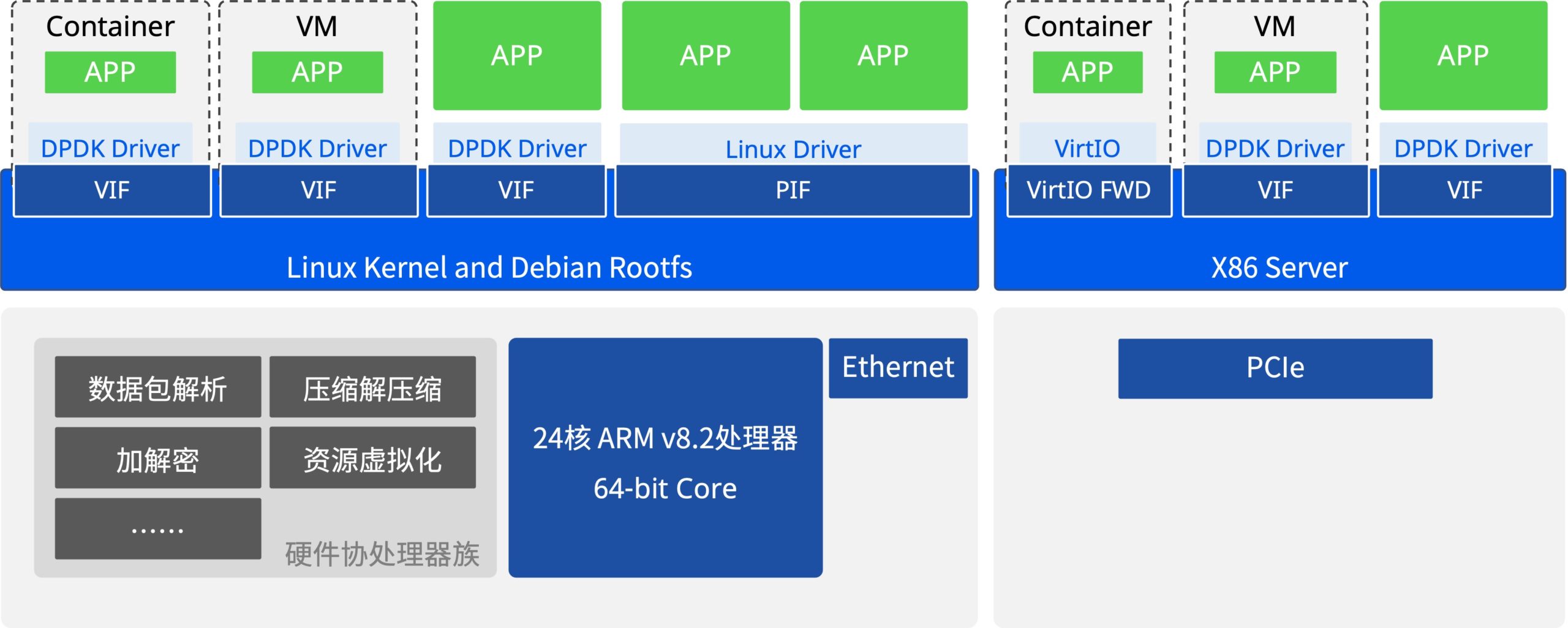

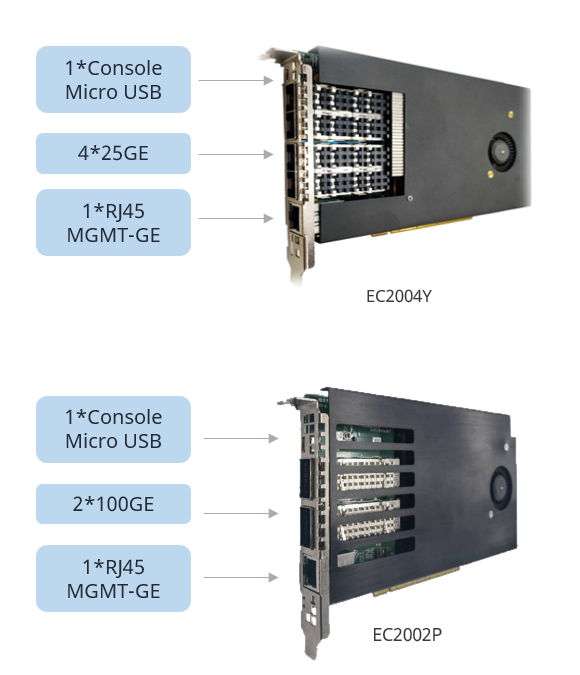

星融元自主研发的 Helium DPU 网卡基于高性能 DPU 芯片设计，提供PCle Gen3.0/4.0 通道接口并支持高达100Gbps多功能业务处理能力，对网络、计算、存储等功能进行卸载和加速，充分释放服务器CPU资源。

基于x86开发的各种 DPDK 应用、VPP 应用和一般 Linux 驱动应用，仅需要简单编译就可以迅速移植到Helium DPU 网卡上。目前 Helium DPU 网卡提供 4 x25GE 和 2x100GE 两种端口速率规格，更高规格的网卡产品正在开发中。
